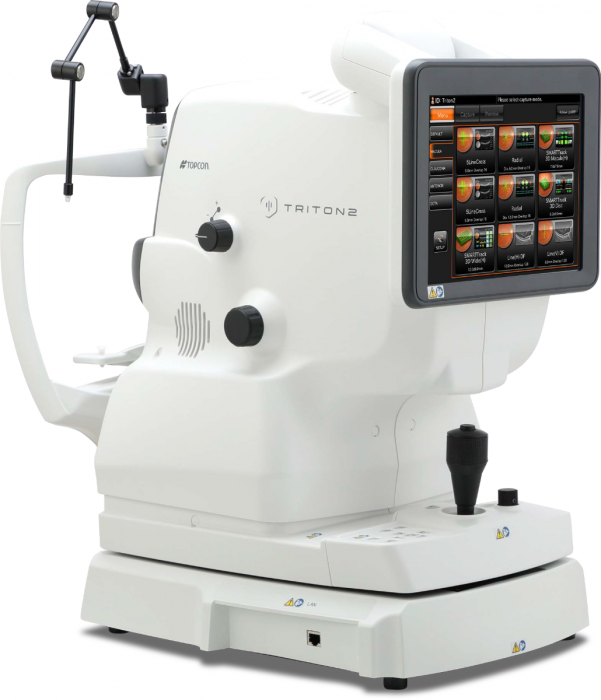

DRI OCT TRITON 2
DRI OCT Triton 2 je naslednja generacija multimodalne Swept Source optične koherentne tomografije, in fundus kamera z novim načinom fotografije Slit-scan.
Ključne funkcije
✔ Swept-Source OCT z visoko gostoto skeniranja in globoko penetracijo
✔ Slit-scan tehnologija za zajem slike skozi majhne zenice (φ2,0 mm ali več*¹)
✔ Širokokotna OCT in OCTA – do 21 mm*²
✔ Smart Denoise*² zagotavlja višje razmerje med signalom in šumom pri 3D OCT in
OCTA*²
✔ Prilagodljivo pozicioniranje za lažje zajemanje slik
✔ Poenostavljen potek dela z brezhibno integracijo za hitro analizo in nadaljnje
spremljanje
✔ Povezava z IMAGEnet7
*1 Potrjeno s testnim očesom
*2 Opcija
Opazovanje in fotografiranje očesnega ozadja (fundusa)
| Vrsta fotografiranja | Barvna / Infrardeča svetloba (IR) |
| Vidni kot | 50° ±5% |
| Delovna razdalja | 35,5 mm ±0,1 mm |
| Premer zenice za fotografiranje | φ2,0 mm ali več |
| Ločljivost slike očesnega ozadja (na mrežnici) | Barvna:
Infrardeča (IR):
IR fotografiranje se uporablja samo za poravnavo območja slikanja, ne za ustvarjanje slike fundusa. |
| Merilno območje dioptrijske moči | -33 D do +40 D Brez kompenzacijske leče: -13 D do +12 D S konkavno lečo ¹: -33 D do -12 D S konveksno lečo ¹: +11 D do +40 D |
Opazovanje in zajem tomografske slike očesnega ozadja
| Obseg skeniranja (na fundusu) | Vodoravno: 3–12 mm ±5% Navpično: 3–12 mm ±5% |
| Vzorec skeniranja | 3D skeniranje / Linearno skeniranje (črtno, križno, radialno) |
| Hitrost skeniranja | 100.000 ±5.000 A-skenov na sekundo |
| Stranska ločljivost | 20 μm |
| Globinska ločljivost | Optična: 8 μm, Digitalna: 2,6 μm ±3% |
| Premer zenice za fotografiranje | φ2,5 mm ali več |
Sistem fiksacijskih tarč
| Notranja fiksacijska tarča | Matrični prikaz z organskim LED zaslonom (položaj in način prikaza nastavljiva) |
| Periferna fiksacijska tarča | Prikazana glede na položaj notranje tarče |
| Zunanja fiksacijska tarča | Vključena |
| Merilno območje dioptrijske moči (oko pacienta) | Brez kompenzacijske leče: -13 D do +12 D S konkavno lečo ¹: -33 D do -12 D S konveksno lečo ¹: +11 D do +40 D |
Opazovanje in fotografiranje sprednjega segmenta očesa ³
| Vrsta fotografiranja | Infrardeča svetloba (IR) |
| Delovna razdalja | 17 ±0,3 mm |
Opazovanje in zajem tomografske slike sprednjega segmenta ³
| Delovna razdalja | Vodoravno: 3–16 mm ±5% Navpično: 3–16 mm ±5% |
| Obseg skeniranja (na roženici) | 3D skeniranje / Linearno skeniranje (črtno, radialno) |
| Vzorec skeniranja | 100.000 ±5.000 A-skenov na sekundo |
| Hitrost skeniranja | Zunanja fiksacijska tarča |
| Fiksacijska tarča | 10,5 ±0,5 mm |
Opazovanje in zajem širokokotne tomografske slike očesnega ozadja ⁴
| Delovna razdalja | 10,5 ±0,5 mm |
| Obseg skeniranja (na fundusu) | Vodoravno: 21 mm ±10% (63,4° ±8%) Navpično: 21 mm ±10% (63,4° ±8%) |
| Vzorec skeniranja | 3D skeniranje / Linearno skeniranje (črtno, križno, radialno) |
| Hitrost skeniranja | 100.000 ±5.000 A-skenov na sekundo |
| Stranska ločljivost | 30 μm |
| Globinska ločljivost | 8 μm |
| Merilno območje dioptrijske moči (oko pacienta) | Brez kompenzacijske leče: -7 D do +40 D S konkavno lečo ¹: -33 D do -5 D |
Električne specifikacije
| Električne specifikacije | 100–240 V AC |
| Frekvenca | 50–60 Hz |
| Poraba energije | 130 VA |
Dimenzije in teža
| Dimenzije | 321–454 (Š) × 523–664 (G) × 573–657 (V) mm |
| Teža | 24,3 kg ±10% |
¹ Samodejno ostrenje in ročno ostrenje z delilnimi črtami nista na voljo pri uporabi konkavne ali konveksne kompenzacijske leče.
² Velja samo za opazovanje in zajem tomografije očesnega ozadja.
³ Opazovanje in fotografiranje sprednjega segmenta očesa sta mogoča samo z dodatnim kompletom za sprednji segment AA-1.
⁴ Opazovanje in fotografiranje širokokotne tomografije fundusa je možno samo z dodatno širokokotno OCT lečo WA-1.
